БЕСПРОВОДНОЙ ДОСТУП (WIRELESS)

Беспроводные локальные сети все больше и больше приобретают популярность среди пользователей. В течение нескольких лет они проходили процесс стандартизации, повышалась скорость передачи данных, цена становилась доступнее. Сегодня беспроводные сети позволяют предоставить подключение пользователей там, где затруднено кабельное подключение или необходима полная мобильность. При этом беспроводные сети взаимодействуют с проводными сетями. В настоящее время необходимо принимать во внимание беспроводные решения при проектировании любых сетей - от малого офиса до предприятия. Это, возможно, сэкономит и средства и трудозатраты и время.

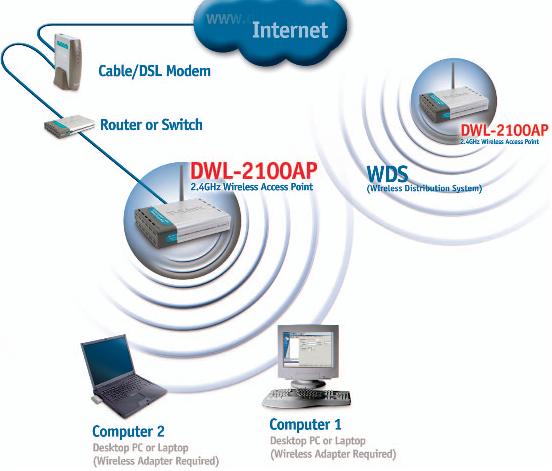

Ниже приведен рисунок построения беспроводной сети на базе оборудования D-Link DWL-2100AP (Внутриофисная высокоскоростная до 108 Мбит/с беспроводная точка доступа 802.11g).

К этой точке доступа посредством радиоканала подключаются рабочие станции, оснащенные wireless сетевыми картами.

Характеристики точки доступа

AirPlusXtremeG DWL-2100AP - беспроводная точка доступа стандарта 802.11g с повышенной производительностью для внутриофисного использования. Это устройство поддерживает скорость беспроводного соединения до 108 Мбит/с (Турбо режим), в тоже время, сохраняя совместимость со всем существующим беспроводным оборудованием стандартов 802.11b и 802.11b+. Благодаря высокой скорости передачи данных, повышенной безопасности и встроенной функции моста, это устройство является идеальным беспроводным решением, расширяющим функциональность сети и в тоже время защищающим прошлые инвестиции благодаря совместимости с имеющимся сетевым оборудованием.

Скорость до 108Mбит/с на частоте 2.4ГГц
При подключении клиентов DWL-G520 или DWL-G650 к точке доступа DWL-2100AP в режиме инфраструктуры будет доступна функция "Super G". Эта функция обеспечивает соединение на скорости до 108 Мбит/с* (Турбо режим), что является идеальным решением для приложений беспроводных сетей, требующих высокой полосы пропускания.
В остальных режимах точка доступа будет работать на скорости до 54 Мбит/с в соответствии со стандартом IEEE 802.11g!

*На точке доступа должно быть установлено ПО с поддержкой 108Мбит/с!

ВНИМАНИЕ!
Скорость соединения до 108 Мбит/с при работе в режиме инфраструктуры поддерживают только следующие адаптеры:

  • DWL-G650: H/W C1 , C2 и выше
  • DWL-G520: H/W A3 , B1 , B2 и выше

Совместимость со стандартами 802.11b
Совместимость 802.11g с существующими стандартами беспроводных сетей означает то, что нет необходимости менять все сетевое оборудование для поддержки соединения. При работе в смешанных сетях с оборудованием 802.11b, скорость соединения будет меньше, однако не будет потеряна возможность взаимодействия.

Гибкая конфигурация

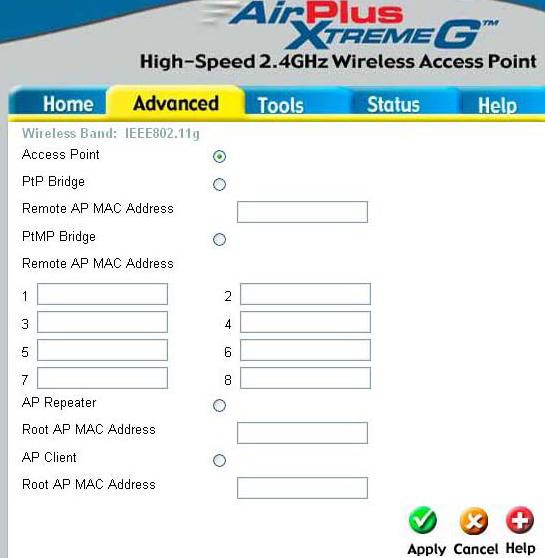

DWL-2100AP может быть настроена для работы в любом из 5-ти режимов: (1) как точка доступа,

(2) беспроводный мост "точка-точка" с другой точкой доступа,

(3) беспроводный мост "точка - много точек",

(4) беспроводный клиент или

(5) беспроводный повторитель. Благодаря этим встроенным функциям, DWL-2100AP предоставляет гибкость при конфигурировании, что позволяет удовлетворить требования сетевой среды.

Простота перехода к большей полосе пропускания
Обеспечивая совместимость с существующим беспроводным сетевым оборудованием, DWL-2100AP позволяет увеличивать пропускную способность сети в желаемом темпе. DWL-2100AP и другие устройства стандарта 802.11g могут быть постепенно добавлены в сеть, при этом остальная часть сети останется полностью связанной.

Wi-Fi Protected Access™
Wi-FI Protected Access обеспечивает авторизацию и идентификацию пользователей на основании секретного ключа, периодическая смена которого происходит автоматически. При совместной работе с сервером RADIUS WPA использует протокол TKIP (Temporal Key Integrity Protocol, Протокол целостности временного ключа) для смены временного ключа на каждые 10 000 пакетов. Это обеспечивает более высокий уровень безопасности, чем стандарт WEP, который требует смены ключа вручную.

Аутентификация 802.1x
Точка доступа DWL-2100AP поддерживает протокол аутентификации 802.1x для защиты сети от вторжений извне. При совместной работе с сервером RADIUS эта функция предоставляет средства идентификации клиента прежде, чем ему будет предоставлен доступ в сеть.

Функция Pre-Shared Key
Данная функция предоставляет множество удобств (при совместном использовании с другими продуктами 802.11g) пользователям, которые не имеют сервера RADIUS в своей сети. Используя режим WPA Pre-Shared Key, DWL-2100AP будет назначать каждому пользователю новый ключ каждый раз при его подключении к сети 802.11g. Пользователю потребуется только один раз ввести информацию о шифровании при настройке. Имея DWL-2100AP, каждый пользователь будет автоматически получать новый ключ при каждом подключении, избегая неудобной процедуры ручного ввода ключа WEP.

Встроенный DHCP сервер
DWL-2100AP имеет встроенный DHCP сервер, который, как только будет активизирован, начнет автоматически назначать IP адреса беспроводным клиентам. Эта уникальная функция делает DWL-2100AP идеальным решением для быстрого создания и расширения беспроводных локальных сетей в офисах или других рабочих местах, на выставках или специальных мероприятиях.

Настройка

Прежде чем вы начнете

Необходимо иметь компьютер с сетевой картой с установленным статическим адресом из "подсети точки доступа". IP адрес по умолчанию для точки доступа 192.168.0.50/255.255.255.0 (Следовательно IP адрес компьютера может быть 192.168.0.51 с маской подсети 255.255.255.0).

1. Подключите блок питания к казъему питания и подсоедините блок питания к розетке. Светодиод "Power" загорится.

2. Соедините компьютер и точку доступа "Порт LAN". При правильном соединении загорится светодиод "Link". Можно использовать как "прямой" так и "обратный" кабель Ethernet.



Использование мастера настройки

Запустите Ваш Web-браузер и наберите в адресной строке http://192.168.0.50. Затем нажмите Enter.

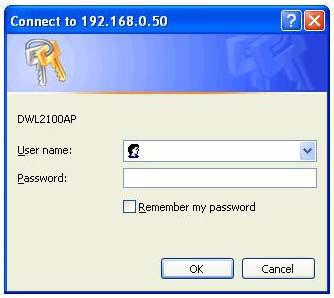

Появится экран регистрации пользователя для доступа к устройству. Наберите "admin" в поле ввода имени а поле пароля оставьте пустым. Нажмите OK

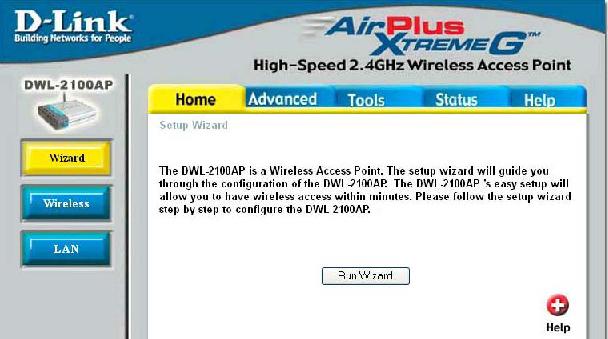

После того, как Вы получите доступ к ууправлению - появится экран Home. Нажмите Run Wizard.

Далее NEXT

Установите новый пароль --Next

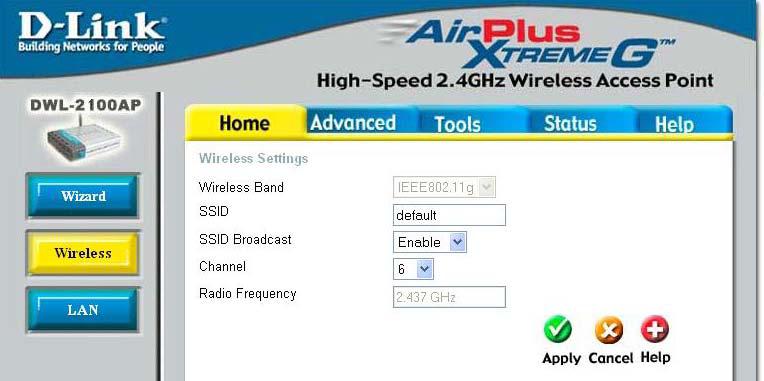

Настройки беспроводной сети - необходимо изменить их в соответствии с настройками существующей беспроводной сети.

Далее -- Next

Появится окно выбора шифрования - рекомендуется использовать шифрование с более длинным ключом.

Далее -- Next и Restart --- Установка завершена.

Вы будете перенаправлены на главную страницу. Чтобы получить больше информации или сделать дополнительные настройки, обратитесь к закладкам Advanced, Tools,Status.

Рабочие станции

Для рабочих станций можно использовать DWL-G520 беспроводной PCI адаптер 802.11g, до 108 Мбит/с DWL-G520 или беспроводной CardBus -адаптер DWL-G650.

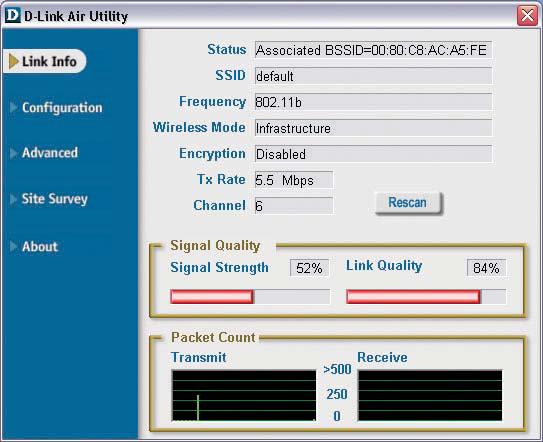

Устанавливаются драйвера с диска, входящего в комплект поставки. После установки и перезагрузки компьютера автоматически загрузится и появится в правом нижнем углу Панели задач значок программы настройки. Используя эту конфигурационную утилиту можно увидеть:

МАС адрес, идентификатор сети, текущую рабочую частоту, информацию о подключении и аутентификации, скорость передачи, канал, качество соединения.

В разделе Configuration можно изменить параметры.

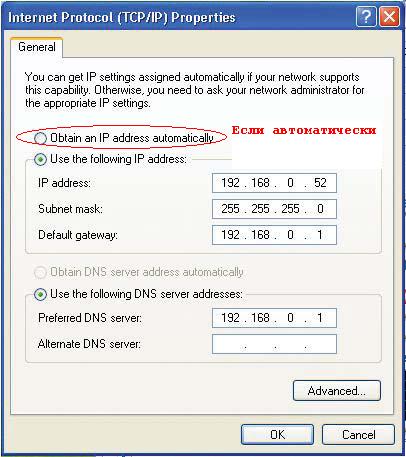

Для подключения такого компьютера к сети в настройках сетевого подключения необходимо правильно выставить IP адрес или если вы используете DHCP (в точке доступа или другой) поставить получить автоматически.

Иначе поставить адрес из подсети точки доступа.

Ну вот пожалуй и все пока ....

Спасибо за внимание!
