Быстрый старт
Подключение и установка коммутатора серии 2900xl

Автор: Стахов Всеволод

1. Комплект поставки:


Коммутатор 2900xl Руководство по установке и конфигурированию коммутаторов CISCO

модем-модемный консольный кабель

Кабель питания

Переходник для RJ-45-порта к консольному кабелю

RJ-45--com порт переходник

Rack-mount kit

Резинки

Проводка для коммутатора:

Подключениерабочих станций, роутеров, серверов

    1. Подключите витую пару 5-й категории к любому свободному порту коммутатора (свитча).

    2. Другой конец кабеля воткните в разъём сетевой платы.

Подключение свитчей и хабов

    1. Подключите перекрёстный кабель 5-й категории к незанятому порту коммутатора.

    2. Другой конец кабеля воткните в порт другого свитча или хаба.

2. Подключение свитча

Подключение питания.

    1. Подключите один конец, входящего в поставку кабеля питания, к соответствующему разъёму на задней панеле коммутатора.

    2. А другой конец кабеля с вилкой подключите, соблюдая технику безопасности, к электрической сети(напряжение и частота питания должны совпадать в соответствии с маркировкой на корпусе).

Присоединение консольного кабеля

    1. Подключите поставляемый плоский консольный кабель в соответствующий разъём на задней пенеле коммутатора с маркой console.

    2. Подключите другой конец кабеля к com-порту компьютера через соответствующий переходник и запустите программу-эмулятор терминала (например HyperTerminal или ZOC).

    Порт консоля имеет следующие характеристики:

    ­ 9600 бод

    ­ Нет чётности

    ­ 8 бит данных

    ­ 1 бит остановки

Важное замечание для кластеров(объединения нескольких коммутаторов)

Если вы хотите использовать коммутатор в качестве члена кластера, то можно не присваивать ему IP адрес и не запускать построитель кластера. В случае командного свитча, вам необходимо выполнить пункт 3.

3. Присвоение IP коммутатору

В первый раз, когда вы запускаете коммутатор (свитч), то в режиме начальной конфигурации он запрашивает IP адрес. Если вы назначаете ему его, что весьма желательно, то теперь коммутатор может конфигурироваться через веб-интерфейс Cisco Visual Switch Manager (CVSM) и Telnet.

Необходимые требования к IP

Перед установкой, узнайте следующую информацию о сети(у администратора или сетевого специалиста):

  • IP адрес свитча
  • Маска подсети
  • Шлюз по умолчанию(router) - его может и не быть.
  • Ну и пароль для свитча(хотя скорее всего лучше это придумать самому)

Первый запуск

Выполняйте следующие действия для присвоения коммутатору IP адреса:

Шаг 1 Нажмите Y при первой подсказке системы:

    Continue with configuration dialog? [yes/no]: y

Шаг 2 Введите IP адрес и нажмите клавишу Enter :

    Enter IP address: 1

Шаг 3 Введите маску подсети и нажмите Enter :

    Enter IP netmask: 2

Шаг 4 Введите есть ли у вас шлюз по умолчанию N/Y если есть, то введите его адрес после нажатия Y:

    Would you like to enter a default gateway address? [yes]: y

Шаг 5 Введите IP адрес шлюза и нажмите Enter .

    IP address of the default gateway: 3

Шаг 6 Введите имя хоста коммутатора и нажмите Enter :

    Enter a host name:

Шаг 7 Введите пароль(желательно подлиней 8-10 символов и посложней) и нажмите Enter (главное потом этот пароль не забыть). Кроме этого, затем на вопрос о пароле для Telnet ответьте Y и введите пароль для доступа через Telnet

    Enter enable secret:
    Initial configuration:
На коммутаторе Создался следующий файл конфигурации:

interface VLAN1
ip address 172.20.153.36 255.255.255.0
ip default-gateway 172.20.153.01 enable secret 5 $1$M3pS$cXtAlkyR3/6Cn8/
snmp community private rw
snmp community public ro
end


Use this configuration? [yes/no]: 4

Шаг 8 Если всё нормально - давите Y ; нет - давите N (только учтите, что пароль зашифровывается) для рестарта процедуры установки.

4. Открытие Cisco Visual Switch Manager Software

После того, как вы присвоили IP коммутатору, то вы можете конфигурировать его через веб-интерфейс с помощью Cisco Visual Switch или через консоль (или через Telnet)

CVSM поддерживает следующие платформы и броузеры:

Win95

Win 98

Netscape Communicator 4.5. и 4.5.1

Microsoft Internet Explorer 5.0 и 4.01 с
Service Pack 1

Windows NT

Netscape Communicator 4.5. и 4.5.1

Microsoft Internet Explorer 5.0 или 4.01 с
Service Pack 3

Solaris 2.5.1 и выше

Netscape Communicator 4.5. и 4.5.1

Это ж Unix!

Для отображения CVSM сделайте следующее:

Шаг 1 Запустите Netscape Communicator или Internet Explorer.

Шаг 2 Включите опции для соединения с коммутатором.

Для Internet Explorer :

    1. Выберите в меню View(Вид) или Tools(Инструменты)>Internet Options(Свойства обозревателя) > закладка Advanced(Дополнительно) .

    2. Найдите в списке опций JavaVM и отметьте флажки(если до сих пор не отмечены) Java JIT compiler enabled(включить компилятор Java) and the Java logging enabled(Включить консоль Java) .

    3. Кликните Apply(Применить) .

Для Netscape Communicator :

    1. Выберите в меню Edit>Preferences > Advanced .

    2. Отметьте флажки Enable Java(Включить Java) , Enable JavaScript(Включить JavaScript) , и Enable style-sheets(Включить поддержку касадных стилей) .

    3. Кликните OK .

    4. Выберите меню Edit>Preference s>A dvanced , и выберите Cache чтобы изменить параметры кеширования документов.

    5. Выберите Every time , и кликните OK .

Шаг 3 Введите IP адрес коммутатора в строке адреса.

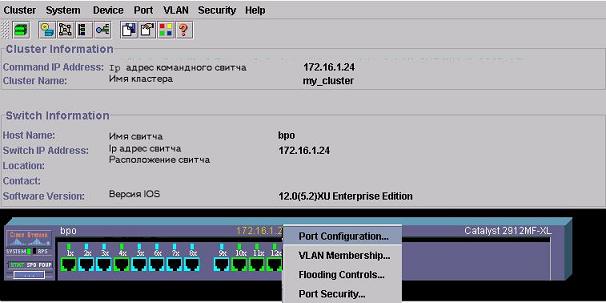

Шаг 4 Нажмите Enter . Вам покажется основное окно управления коммутатором.
Шаг 5 Щелкните Visual Switch Manager чтобы отобразить домашнюю страницу CVSM.

Далее

Спасибо за внимание!
