Виртуальные Локальные Сети: VLAN

Часть 2

Когда VLAN объявлены для устройств, они могут быть легко и быстро изменены для добавления, перемещения или изменения пользователя по мере надобности.

Сети VLAN могут быть определены по:

  • Порту (наиболее частое использование)
  • MAC адресу (очень редко)
  • Идентификатору пользователя User ID (очень редко)
  • Сетевому адресу (редко в связи с ростом использования DHCP)

VLAN, базирующиеся на номере порта позволяют определить конкретный порт в VLAN. Порты могут быть определены индивидуально, по группам, по целым рядам и даже в разных коммутаторах через транковый протокол. Это наиболее простой и часто используемый метод определения VLAN. Это наиболее частое применение внедрения VLAN, построенной на портах, когда рабочие станции используют протокол Динамической Настройки TCP/IP (DHCP).

VLAN, базирующиеся на MAC адресах позволяет пользователям находиться в той же VLAN, даже если пользователь перемещается с одного места на другое. Этот метод требует, чтобы администратор определил MAC адрес каждой рабочей станции и затем внес эту информацию в коммутатор. Этот метод может вызвать большие трудности при поиске неисправностей, если пользователь изменил MAC адрес. Любые изменения в конфигурации должны быть согласованы с сетевым администратором, что может вызывать административные задержки.

Виртуальные сети, базирующиеся на сетевых адресах, позволяют пользователям находиться в той же VLAN, даже когда пользователь перемещается с одного места на другое. Этот метод перемещает VLAN, связывая ее с сетевым адресом Уровня 3 рабочей станции для каждого коммутатора, к которому пользователь подключен. Этот метод может быть очень полезным в ситуации, когда важна безопасность и когда доступ контролируется списками доступа в маршрутизаторах. Поэтому пользователь "безопасной" VLAN может переехать в другое здание, но остаться подключенным к тем же устройствам потому, что у него остался тот же сетевой адрес. Сеть, построенная на сетевых адресах, может потребовать комплексного подхода при поиске неисправностей.

2. Протокол Spanning-Tree и сети VLAN



Протокол Spanning-Tree позволяет иметь избыточные физические связи в мостовых сетях, но иметь только одно физическое соединение, пересылающее фреймы. Этот протокол переводит избыточные физические соединения с сегментом назначения в режим блокирования. Когда происходят события, изменяющие топологию сети, STP протокол производит ре-калькуляцию, какие соединения будут переправлять фреймы, а остальные останутся в заблокированном состоянии. Имеется два главных метода мостового соединения - прозрачное (transparent) и маршрутизируемое источником (source-route). STP протокол используется в прозрачном мостовом соединении для избежания циклов в сетевых сегментах, обеспечивая также избыточность на случай неисправностей.

Прозрачное мостовое соединение в основном используется в окружении Ethernet. Этот метод возлагает ответственность за определение пути от источника к приемнику на мост. Ethernet фреймы не содержат поле RIF информации о маршруте (Routing Information Field) как, например, фреймы Token Ring, поэтому устройства просто посылают фреймы и подразумевают, что они достигнут пункта назначения. Процесс, используемый мостами для переправки фреймов, подобен тому, как работают коммутаторы Уровня 2. Прозрачное объединение проверяет входящие фреймы и запоминает MAC адрес получателя. Мост ищет этот адрес в таблице; Если он нашел его, он переправляет фрейм в соответствующий порт. Если MAC адрес не был найден, он копирует и переправляет фрейм во все порты, кроме того, из которого фрейм пришел.

Соединение, маршрутизируемое источником, используется в окружении Token Ring. Этот метод возлагает ответственность поиска устройства назначения на передающую станцию. Устройство Token Ring посылает тестовый фрейм для определения, располагается ли устройство назначения в локальном кольце. Если не было получено ответа, устройство посылает поисковый фрейм как широковещательный пакет. Широковещательный пакет пересекает сеть через другие мосты и каждый мост добавляет номер кольца и номер моста, в котором это кольцо существует пока фрейм не достигнет получателя. Комбинация номера кольца и номера моста содержится в поле RIF. Устройство-получатель отвечает на поисковый фрейм и, в конечном счете, устройство-источник получает фрейм-ответ. Теперь связи начинается с того, что каждая станция добавляет поле RIF в каждый фрейм. Соединение, маршрутизируемое источником, переправляет фреймы, основываясь на информации поля RIF, и не строит таблицу MAC адресов и портов, так как конечные устройства обеспечивают информацию о пути от источника к приемнику в поле RIF.

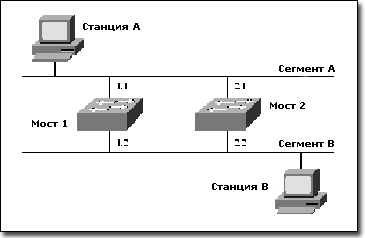

Для обсуждения мы рассмотрим проблему, связанную с циклами и прозрачным объединением сетей, так как это наиболее распространено сегодня. Представьте себе два сетевых сегмента, сегмент A и сегмент B с одной рабочей станцией в каждом: станция A и станция B соответственно. Два прозрачных моста присоединены к обоим сегментам A и B, создавая цикл в сети. Станция A посылает широковещательный фрейм для станции B, и оба моста считывают фрейм с их сегмента A и переправляют его в сегмент B. Оба моста связывают адрес станции A с их сегментом A в таблице адресов. Ethernet фрейм имеет адресом источника станцию A и адресом получателя широковещательный адрес. После того, как мосты переправили фрейм в сегмент B, он имеет тот же адрес отправителя и получателя, так как мосты работают на Уровне 2 и не изменяют адресов, когда переправляют фреймы. Фрейм, полученный обоими мостами в сегменте B, аккуратно переправляется назад в сегмент A, так как моты переправляют фреймы на все остальные порты. В дополнение, мосты обновляют их таблицы, связывая адрес станции A с их интерфейсом сегмента B. Мосты будут продолжать переправлять эти фреймы снова и снова. Очевидно, что это приведет к снижению производительности сети, так как каждое устройство в сети будет обрабатывать эти фреймы снова и снова, теряя процессорное время на каждом устройстве и уменьшая пропускную способность сети. Этот пример проиллюстрирован ниже.

Избыточная топология с циклами

Главной причиной разработки протокола Spanning-Tree Protocol было устранение циклов в сети. Протокол Spanning-Tree гарантирует отсутствие циклов, блокируя один из портов моста ("blocking mode"), предотвращая передачу пакетов. Обратите внимание, что блокировка может быть снята, если текущий активный порт переходит в нерабочее состояние. Когда происходит изменение топологии сети, мост производит ре-калькуляцию состояния, рассылая пакеты BPDU (Bridge Protocol Data Units). При помощи BPDU, мосты обмениваются информацией, определяя, какие порты нужно блокировать.

Сейчас, когда мы понимаем основы Spanning Tree, как это относится к коммутаторам. Коммутаторы функционируют подобно мостам, поэтому каждый коммутатор принимает участие в процессе spanning-tree, если это не отключено в конфигурации. Вы должны иметь достаточно оснований для того, чтобы запретить обработку spanning tree на вашем коммутатору, так как это может вызвать серьезные проблемы. Коммутаторы гарантируют отсутствие циклов в топологии, используя алгоритм spanning-tree (STA). Алгоритм spanning-tree осуществляет топологию без циклов для каждой сети VLAN, настроенной в вашем коммутаторе. Поэтому присоединение любых сетевых устройств (кроме серверов или рабочих станций) может вызвать цикл в вашей сети, если запрещена обработка протокола spanning-tree . Главная проблема, создаваемая циклами в сети, это широковещательный шторм (broadcast storm). Это состояние сети, когда коммутаторы или мосты продолжают переправлять широковещательные пакеты во все подключенные порты; другие коммутаторы и мосты, присоединенные в ту же сеть, создавая цикл, продолжают переправлять те же фреймы назад в посылающий коммутатор или мост. Эта проблема сильно уменьшает производительность сети, так как сетевые устройства постоянно заняты копированием широковещательных пакетов во все порты.

3. Настройка VLAN по умолчанию

Коммутаторы Catalyst имеют несколько VLAN, объявленных по умолчанию. Сеть VLAN 1 объявлена всегда, и все активные порты сгруппированы в нее по умолчанию. Если вам требуется добавить больше виртуальных сетей, вам нужно создать их, используя команду SET VLAN . VLAN 1 будет показываться, используя имя DEFAULT в любой команде SHOW VLAN . Дополнительно объявлены сети VLAN 1002 – 1005 для FDDI и Token Ring. Вам не нужно волноваться об удалении этих сетей, так как они являются частью конфигурации по умолчанию. В примере ниже показана такая конфигурация.

Cat5500> (enable) show vlan

VLAN Name Status Mod/Ports, Vlans
----- -------------------- ------- ------------- --------------
1 default active 1/1-2
      3/1-24
      4/1-24
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active



VLAN
Type
SAID
MTU
Parent
RingNo
BrdgNo
Stp
BrdgMode
Trans1
Trans2
-------- ------------- ------------ --------- --------- ---------- ---------- ----- ------------- --------- ---------
1 enet 100001 1500 - - - - - 0 0
1002 fddi 101002 1500 - 0x0 - - - 0 0
1003 trcrf 101003 1500 0 0x0 - - - 0 0
1004 fdnet 101004 1500 - - 0x0 - 0 0
1005 trbrf 101005 1500 - - 0x0 - 0 0
VLAN AREHops STEHops Backup CRF
-------- ------------- ------------ --------- ---------
1003 7 7 off
Cat5500> (enable)

Просмотр сетей VLAN в Catalyst 5500

4. Настройка сетей VLAN через домены

Разработка любой сетевой конфигурации должна включать в себя сбор информации о потребностях пользователей для наиболее эффективного, простого и логичного использования сетевых ресурсов. Перед тем, как создавать VLAN в ваших коммутаторах, вы должны затратить время для создания логической схемы вашей сети. Полезные вопросы, на которые стоит ответить:

  • Сколько пользователей будет в каждой VLAN?
  • Разделены ли VLAN физически?
  • Сколько требуется усилий для создания новой VLAN?

Для обмена информацией о VLAN между коммутаторами вы должны создать транковые порты. Транковый порт это порт или группа портов, используемые для передачи информации о VLAN в другие сетевые устройства, присоединенные к этому порту и использующие транковый протокол. Транковый протокол это "язык", который коммутаторы используют для обмена информацией о VLAN. Примеры транковых протоколов - ISL и IEEE 802.1Q. Обратите внимание, что обычные порты не рекламируют информацию о VLAN, но любой порт может быть настроен для приема/передачи информации о VLAN. Вы должны активизировать транковый протокол на нужных портах, так как он выключен по умолчанию. Транковый порт это порт, предназначенный исключительно для пересылки VLAN информации используя транковый протокол. Cisco коммутаторы в основном используют протокол Inter-Switch Link (ISL) для обеспечения совместимости информации.

Для автоматического обмена информацией о VLAN через транковые порты, вам нужно настроить Cisco VLAN Trunk Protocol (VTP), который позволяет коммутаторам посылать информацию о VLAN в форме "рекламы" соседним устройствам. Передаваемая информация включает домен, номер версии, активные VLAN и другую информацию. Вы настроите сервер и, по выбору, клиентов. Преимуществом использования VTP является то, что вы можете контролировать добавление, удаление или изменение сетей VLAN в дизайне вашего коммутатора. Недостатком является ненужный трафик, создаваемый на транковых портах для устройств, которым возможно не нужна эта информация. Коммутаторы Cisco возможность ограничения VLAN информации, пересылаемой через транковый порт, используя возможность "отсечения" (pruning option). Используя VTP, вы можете гарантировать, что ваш VLAN дизайн будет распространен во все коммутаторы, использующие протокол VTP в том же домене. VTP посылает VLAN информацию через транковые порты на групповой адрес (multicast address), но не пересылает ее на обычные (не транковые) порты коммутатора.

Другая возможность - настройка коммутатора для режима прозрачной передачи и настройка каждой VLAN в каждом коммутаторе вручную. Это очень важное решение в разработке вашей сети. Если ваша сеть будет содержать много коммутаторов, содержащих много виртуальных сетей, расположенных в разных коммутаторах, возможно, имеет смысл использовать VTP. Если ваша сеть останется достаточно статической, VLAN не будут добавляться или изменяться по отношению к начальной конфигурации, прозрачное соединение может работать лучше. VTP требует использования программы сетевого управления Cisco VLAN Director для управления вашими коммутаторами. Если вы беспокоитесь об административном управлении, VTP может обеспечить решение проблемы. Вы имеете возможность установить пароль на VTP домен для контроля изменения VLAN информации вашей сети. Дополнительно, оставив активными опции по умолчанию в ваших основных коммутаторах, вы можете контролировать процесс обновления информации. После настройки ваших коммутаторов как VTP серверов, остальные коммутаторы вашей сети могут быть настроены как клиенты, которые только получают VLAN информацию.

Настройка VTP

  1. Загрузитесь в коммутатор, используя консольный порт. Если у коммутатора настроен IP адрес и маршрут по умолчанию (default route),вы можете использовать Telnet.
  2. Перейдите в привилегированный режим (enable mode).
  3. Объявите VTP домен, набрав команду set vtp domain name .
  4. Вы можете разрешить режим отсечения (pruning), набрав set vtp pruning enable .
  5. Вы можете установить пароль, набрав set vtp password password .
  6. Создайте VLAN, набрав set vlan 2 .

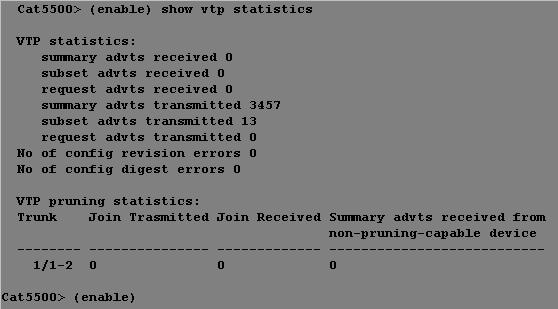

Проверьте, что вы настроили VTP, используя команду SHOW VTP STATISTICS , как показано ниже.

Отображение VTP статистики в коммутаторе Catalyst 5500

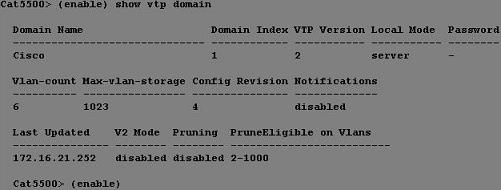

Результат выполнения команды SHOW VTP DOMAIN показан ниже. Имя домена задается, когда вы используете команду SET VTP DOMAIN . Локальный режим определяет режим сервера, клиента или прозрачный режим. Серверы могут обновлять VLAN информацию в VTP домене; клиенты только получают VLAN информацию. Поле Vlan-Count показывает число сетей VLAN, настроенных в коммутаторе.

Отображение VTP конфигурации в коммутаторе Catalyst 5500

Далее
